1. 設計指標

1、脈沖高壓： -5KV；

2、電流： 350mA；

3、脈沖上升時間：≤60us；

4、脈沖寬度： 1ms-CW，連續可調；

5、脈沖下降時間： ≤60us；

6、平頂平坦度： ≤±1%；

7、穩定度： ≤±1%；

8、脈沖抖動： ≤±1us；

9、脈沖重復頻率： 0-300Hz，連續可調；

10、燈絲電源模式：DC

11、燈絲電流： 6-12A

12、燈絲電壓： 2.5-5V

13、留有在示波器上顯示脈沖電壓波形、脈沖電流波形的BNC接頭；

14、具有脈沖電壓、電流采樣保持電路，通過PLC通過 RS232/RS485送中控；

15、電源故障時關斷高壓直流電源及脈沖輸出。

16、定時信號由中控通過光纖送來，有定時信號時綠色指示燈閃動。

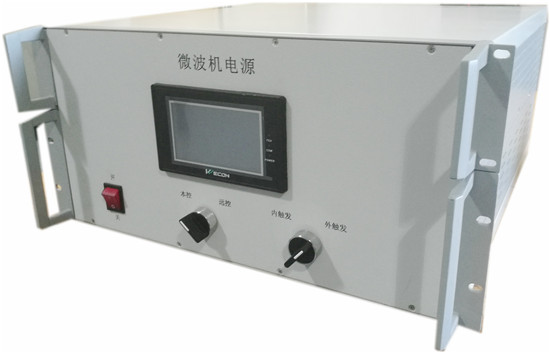

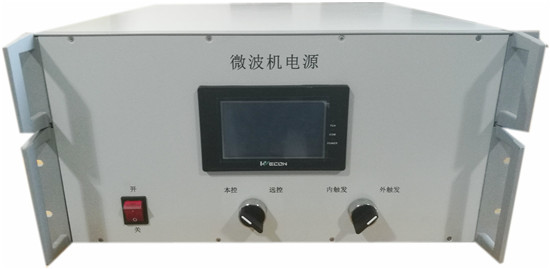

17、本地采用觸摸屏對電源進行操作控制和狀態顯示，內容包括：（1）開機、關機、復位、磁控管電壓設定、磁控管脈沖電流設定、磁控管燈絲電流設定；（2）脈沖電壓值顯示、磁控管脈沖電流顯示、磁控管燈絲電流顯示、工作狀態顯示；（3）具有脈沖過流、過溫、脈沖使能信號、綠色為正常、紅色為故障。（4）可以設置串口波特率

18、具備抗干擾能力，能長期穩定可靠工作；

19、電源結構合理，便于調試、檢測和維護；

20、模擬信號和開關信號分開走線；

21、與中控接口的功能：

注：串口本控可設置波特率，有RS232與RS485兩個接口。

（1）定時信號：HFBR-2412，2個（高壓輸出/采樣保持） 光口（來自中控）

（2）燈絲電流設定； RS232/RS485

（3）燈絲電流回讀； RS232/RS485

（4）磁控管電流設定； RS232/RS485

（5）磁控管電流回讀； RS232/RS485

（6）磁控管電壓設定； RS232/RS485

（7）磁控管電壓回采； RS232/RS485

（8）磁控管脈沖電壓回采； RS232/RS485

（9）本遠控切換； RS232/RS485

（10）遠控開關機設置與回讀； RS232/RS485

（11）遠控高壓?jiǎn)?dòng)設置與回讀； RS232/RS485

（12）脈沖使能；           RS232/RS485

（13）真空聯鎖輸入： 觸點，常閉正常，BNC（來自中控）

（14）真空聯鎖狀態讀取： RS232/RS485

（15）MPS輸入： 觸點，常閉正常，BNC（來自中控）

（16）MPS狀態讀取： RS232/RS485

（17）遠控復位： RS232/RS485

（18）高壓加好： RS232/RS485

（19）電源故障：直流過流、過壓、過溫，關直流高壓輸出。 RS232/RS485

（20）脈沖過流：脈沖電流超過內部設點好的門限后，停高壓脈沖輸出，關閉高壓電源，送出故障信號。 RS232/RS485

（21）故障恢復：電源故障必須手動通過屏控或者遠程界面控制干預才能恢復；脈沖過流故障可以設定手工恢復和自動恢復，（手動恢復是手動通過屏控或者遠程界面控制干預才能恢復；自動恢復是發生故障后，延時5s或遠程設置的時間后恢復正常工作。）  RS232/RS485，關于BNCT磁控管高壓電源技術方面的咨詢西安兆福電子有限公司！
